據了解，醫院建設一套手術示教系統要先了解手術示教系統架構，其次要制定出詳細的手術示教系統施工方案，最后才能根據以上準備，大刀闊斧的進行施工。那么，手術示教系架構是怎樣的?施工方案如何?

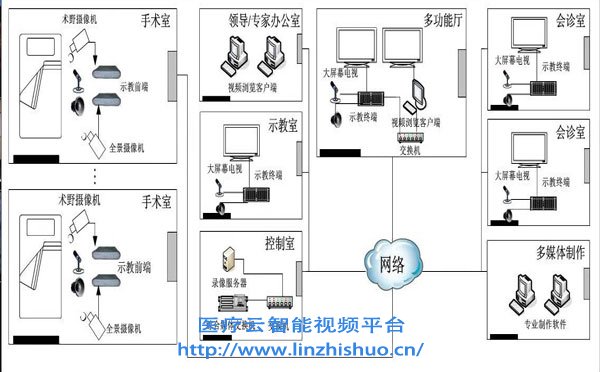

　　手術示教系統架構

　　手術示教系統架構上可劃分為為手術室、手術示教室、交換控制中心、網絡系統等四個分系統，基本描述如下：

　　手術室

　　手術室可進行數字圖像采集編碼，每個手術室有兩路視頻，全景監控?cái)z像機和術野攝像機對圖像進行采集，利用拾音器，利用網絡可將主刀醫師的語音及整個手術室的語音實時播放到示教終端，達到教學指導功能。

　　手術示教室

　　手術示教部分包括教學終端、語音播放和顯示系統，可展開多人集體教學。示教室具有雙向音視頻編解碼功能，利用編碼技術，對現場采集的音視頻模擬信號進行編碼處理，對從網絡接收的數字音視頻數據進行解碼處理，模擬視頻信號得到還原并輸出，通過投影儀，大屏幕觀看，語音麥克則用于診室現場語音環境的再現和與診室醫生的交流。

　　交換控制中心

　　交換控制中心設備包括錄像服務器、監控調度服務器、流媒體轉發服務器等。以監控調度服務器為核心，其主要功能是完成用戶身份認證、進行終端地址解、業務功能邏輯調度控制以及用戶級別和權限設置管理等等;流媒體轉發服務器主要作用是實現視頻轉發、協議翻譯的功能，實現應用層組播，提高響應訪問的效率等等;錄像服務器的主要作用是將多路遠端監控圖像及聲音進行錄制，并可隨時查詢檢索回放。

　　網絡系統

　　通過網絡可將所有采集的視頻、語音、數據傳送到終端，目前現有的網絡系統可實現該功能。

　　手術示教系統施工方案

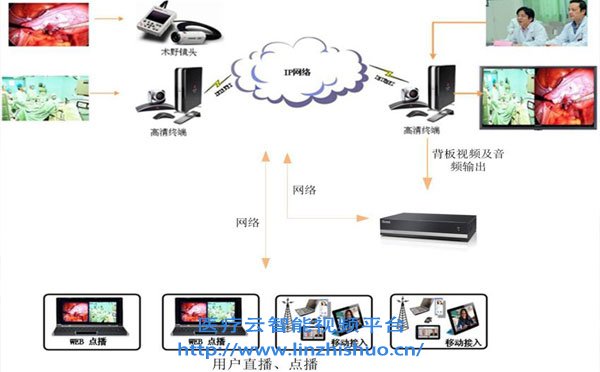

　　結合手術示教系統功能架構，山東林之碩智能科技有限公司技術人員在充分考察現場情況之后，提出了新的手術示教系統施工方案，系統拓?fù)浣Y(jié)構如下圖所示：

　　新的手術示教系統施工方案：使用視頻編碼轉換器HDV-264E，視頻采用H.264編碼方式，支持分辨率高達1080P，支持ONVIF、UDP、HTTP、RTSP、RTMP協議，支持NVR、網絡機頂盒、智能手機對高清視頻的解碼，兼容HDMI、DVI視頻信號的傳輸，所以可以將DSA相關醫療設備的DVI信號轉換成IP信號，基于TCP/IP網絡傳輸，這樣就方便多了，可以直接將設備的數據存儲于原系統IP存儲設備N(xiāo)VR(硬盤錄像機)設備中。

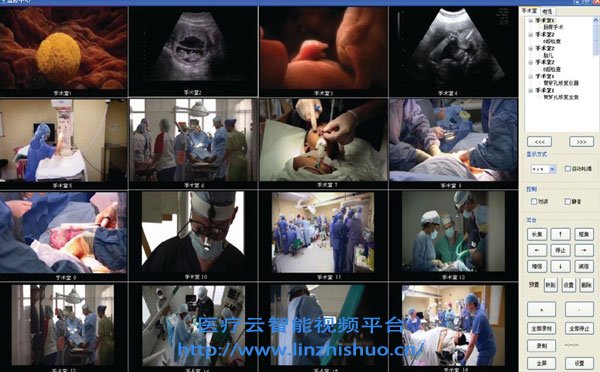

　　經過術示教系統實際的測試，我們發現該方案穩定可靠、視頻清晰、碼流小、延時低，可廣泛應用于各種需要對HDMI、DVI高清視頻信號基于TCP/IP網絡傳輸、采集的場合，具體測試的效果如下圖所示：

　　從手術示教系統架構到手術示教系統施工方案，小編介紹的已經足夠詳細了，完全可以借鑒參考，希望對你有所幫助!
